Uno de los riesgos significativos se relaciona con las colinas en los alrededores de Palos Verdes, que podrían experimentar desestabilización y desencadenar deslizamientos de considerable envergadura, capaces de afectar y penetrar las estructuras existentes.

Por esta razón, es crucial realizar un estudio exhaustivo de tanto la geología como la topografía de las áreas circundantes. El primero nos proporcionará información sobre la cohesión y el ángulo de fricción de los materiales involucrados, mientras que el segundo nos ayudará a identificar situaciones inestables que podrían dar lugar a deslizamientos en el futuro.

Este tipo de riesgo solo es relevante en propiedades que están rodeadas de áreas susceptibles a deslizamientos. En un terreno plano o en un entorno urbano donde la zona es plana, no es necesario realizar estudios de este tipo.

>Modelo

ID:(96, 0)

Imagen

>Top

Como primer paso, es importante identificar deslizamientos que hayan ocurrido en el pasado. En algunos casos, existen registros, especialmente si los eventos ocurrieron en áreas densamente pobladas. Sin embargo, en la mayoría de los casos, especialmente en zonas con baja densidad poblacional, muchos eventos no están registrados. En estas situaciones, se puede utilizar Google Earth Pro (https://www.google.com/earth/about/).

Al usar Google Earth Pro, se pueden acceder a imágenes de diferentes momentos en el tiempo. Para hacerlo, debes activar la opción 'Historical Imagery' bajo la pestaña 'View'. Aparecerá una escala que te permitirá cargar imágenes de diferentes fechas:

Aquí está la interfaz del programa Google Earth Pro en el proceso de activar el acceso a imágenes de diferentes fechas y escala para seleccionar la fecha correspondiente.

Un ejemplo interesante es un deslizamiento que ocurrió al oeste de Palos Verdes en 2005. Si comparas la imagen de 2004 con la de 2006, notarás que toda una zona cambia de tener una cobertura de pastizales a ser inhomogénea, mezclando áreas verdes con lo que parece ser tierra. Esta situación no cambia mucho en 2010:

Vista para 2004 (sin deslizamiento).y para 2005 y 2010 (con deslizamiento).

Puedes comprender mejor la situación observando el deslizamiento en sí, donde queda claro que se trata de suelo más profundo que se ha mezclado con áreas de pastizales y árboles, muchos de ellos derribados:

Imágenes del deslizamiento de [1].

La recuperación de la tierra es un proceso lento. Incluso en 2018, 2019 y 2023, todavía se pueden reconocer partes de los escombros, a pesar de haber transcurrido más de 20 años.

Situación en 2018, 2019 y 2023.

Por lo tanto, es posible identificar deslizamientos históricos si:

Se observa una pérdida abrupta de vegetación, dando paso a áreas de suelo o suelo mezclado con restos de vegetación.
• Los cambios en la superficie se recuperan lentamente y pueden permanecer sin vegetación en altura (árboles) durante décadas.
• A menos que haya plantaciones, la recuperación no es homogénea, lo que significa que algunas áreas pueden desarrollar una vegetación abundante mientras que otras permanecen sin vegetación.
• Una vez que hayas detectado una zona con estas características, intenta verificar la ocurrencia del evento utilizando otras fuentes si es posible.

Recomendación:

Localiza posibles deslizamientos de suelo observando cambios abruptos en la vegetación en áreas restringidas. Observa si la vegetación no se recupera durante largos períodos de tiempo y trata de validar el hecho utilizando otras fuentes.

[1] Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(632, 0)

Imagen

>Top

Muchos de los deslizamientos han sido estudiados, lo que facilita la posibilidad de obtener información sobre:

• Ubicación
• Tipo de suelo en el área
• Condición que desencadenó el evento

En la imagen se muestra la portada del informe sobre el deslizamiento que ocurrió a corta distancia de Palos Verdes (resaltado con un óvalo amarillo y un rectángulo rojo en la imagen 3D de Google Maps respectivamente). También se presenta una sección de un mapa geológico de la zona.

Se recomienda:

Obtener informes sobre deslizamientos previos, especialmente aquellos que incluyan información detallada sobre la ubicación, el tipo de suelo en el área y la condición que desencadenó el deslizamiento.

Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(626, 0)

Imagen

>Top

Para comprender la situación, es útil primero conocer el tipo de suelo y los rangos de parámetros como la cohesión y el ángulo de fricción.

Recomendación:

Es recomendable obtener idealmente un perfil del deslizamiento, o en su defecto, recopilar suficiente información para estimar uno utilizando Google Maps con su función de alturas de terreno, lo que también puede incluir la posibilidad de interpolar manualmente los datos.

En este caso, se trata de un suelo tipo Depósitos fluvioestuarinos (Plfe) que tienen una cohesión bastante baja (0.1 a 5 kPa) y un ángulo de fricción que oscila entre 10 y 40 grados.

La ubicación en la que se produce la ruptura en la parte superior depende de la cohesión. Si esta es alta, la zona que se desliza arrastrará más material superior del terraplén, mientras que valores bajos provocarán la ruptura más abajo. Por otro lado, el ángulo de fricción es del mismo orden que el ángulo que tiene el material que se deslizó.

Perfil para el deslizamiento del 2005 en el kilometro 21 de la carretera T-450 entre Corral y Chaihuín [1].

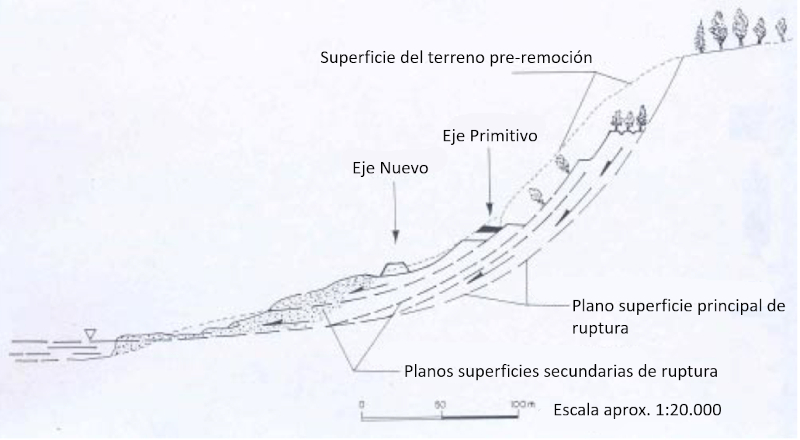

Es interesante destacar que en la realidad, los deslizamientos son múltiples, es decir, existen zonas que se deslizan y fracciones de estas zonas también se deslizan, generando un proceso escalonado.

[1] Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(627, 0)

Imagen

>Top

Para explorar la estabilidad del perfil de las zonas que se deslizaron, se puede utilizar una herramienta que determine la estabilidad correspondiente. A continuación, se pueden definir la cohesión y el ángulo de fricción dentro del rango típico del tipo de suelo y determinar el perfil que se desliza y el factor de seguridad (utilice la rutina de la sección de estabilidad del suelo). Para encontrar el límite de estabilidad, se pueden ajustar ambos parámetros para encontrar valores que cumplan con los siguientes criterios:

• Tener un factor de seguridad cercano a 1, es decir, justo antes de que se vuelva inestable (esto depende principalmente del ángulo de fricción).
• Que la posición del punto de quiebre coincida con la observada (esto depende principalmente de la cohesión).

En este caso, se observa que la cohesión es del orden de 4 kPa y el ángulo de fricción es de 35.5°.

Perfil del caso del deslizamiento cercano a Palos Verdes [1] y diagrama de plano del deslizamiento del talud calculado con datos típicos para el tipo de suelo, buscando que esté en el límite y que el punto de corte coincida.

Recomendación:

Obtener información sobre el tipo de suelo, en particular el rango de cohesión y el ángulo de fricción.

Ajuste la curva de seguridad variando la cohesión y el ángulo de fricción dentro del rango típico del tipo de suelo para lograr un factor de seguridad cercano a la unidad.

Dado que generalmente no se dispone de un análisis detallado del suelo ni de parámetros de cohesión y ángulo de fricción medidos, se puede investigar si, con los datos dentro de los rangos típicos para el tipo de suelo correspondiente y la topografía observada, se producen situaciones cercanas al límite de estabilidad. Si es así, al menos existen indicios de que la inestabilidad se debió al tipo de suelo y al perfil topográfico existente.

[1] Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(628, 0)

Imagen

>Top

Utilizando un atlas geológico, es posible identificar todos los casos de deslizamientos y asociarlos con los diferentes tipos de suelo.

Imagen que muestra la ubicación de deslizamientos superpuestos en un mapa geológico indicado en la referencia.

En este caso, los principales tipos de suelos observados incluyen [1]:

Recomendación:

Obtenga un atlas geológico y marque las ubicaciones donde se han producido deslizamientos. Luego, identifique los tipos de suelos asociados a estos eventos.

[1] Geología del Área Valdivia-Corral, Carta Geológica de Chile, Serie Geología Basica, 2012, No 137, Servicio Nacional de Geología y Minería - Chile, Subdirección Nacional de Geología, ISSN 0717-7283

ID:(629, 0)

Imagen

>Top

Al observar el entorno de Palos Verdes, se puede notar que hacia el poniente se encuentra la zona que experimentó un importante deslizamiento en 2005. Además, en la misma zona de Palos Verdes, se percibe una escasa vegetación y se distingue una formación con forma de cono de deslizamiento:

Identificación de una zona con características similares a las de un deslizamiento con la posibilidad de deslizamientos anteriores.

Este es el primer indicio de que el suelo en la zona de Palos Verdes ha experimentado deslizamientos previos y, por lo tanto, es más estable en ese sentido. Si se analiza el mapa geológico, se observará que la costa está compuesta principalmente por depósitos fluvioestuarinos (del Pleistoceno) y depósitos de remoción en masa (Holoceno), es decir, más recientes. Sin embargo, en la zona de Palos Verdes, esta franja se interrumpe, y el suelo es del tipo Complejo Metamórfico Bahía Mansa, que corresponde a la era del Triásico y, por lo tanto, es mucho más antiguo:

Sección de material del Terciario que interrumpe áreas de material del Paleolítico y Holoceno (representación aproximada).

Por lo tanto, se podría suponer que la interrupción de los depósitos (Plfe y Hrm) se debe a múltiples deslizamientos pasados que llevaron el suelo tipo Complejo Metamórfico Bahía Mansa (PzTrbm) hasta la costa.

ID:(645, 0)

Imagen

>Top

Una vez identificados los suelos de mayor riesgo, es posible señalar las áreas donde estos suelos están presentes y, de acuerdo con la topografía, podrían representar un riesgo potencial.

Identificando las áreas con suelos similares a los que han experimentado deslizamientos, puedes obtener un mapa de las zonas que requieren un estudio más detallado, ya que podrían tener topografías potencialmente peligrosas.

Es importante tener en cuenta que el riesgo puede asociarse tanto a:
• La combinación de diferentes tipos de suelo, en particular el ángulo de fricción original y/o actual.
• La topografía, especialmente la pendiente del terreno.

En este caso particular, existen indicios de que hay áreas:
• De mayor estabilidad junto a áreas de menor estabilidad, pero que están más elevadas y presentan pendientes que favorecen el deslizamiento.
• Áreas con suelos menos estables que, tras un deslizamiento, cubren una zona con suelos más estables, pero con pendientes menores que hacen que nuevos deslizamientos sean menos probables.

Recomendación:

Identifique zonas con suelos similares a los propensos a deslizamientos para determinar áreas donde, según la topografía, puedan existir riesgos potenciales.

Analice las situaciones para comprender los mecanismos y, de esta manera, poder reconocer las ubicaciones de mayor riesgo.

Tenga en cuenta:

Si está considerando comprar una propiedad en una zona de riesgo, evalúe si la topografía es tal que el terreno no esté expuesto a futuros deslizamientos.

ID:(630, 0)

Imagen

>Top

Una vez que se haya estudiado la posibilidad de inestabilidades en el área, es importante revisar la estabilidad de la topografía cercana a la casa en construcción. Para hacerlo, siga estos pasos:

• Obtenga información sobre la topografía del área circundante.
• Obtenga información geológica del área.
• Obtenga datos aproximados sobre la cohesión y el ángulo de fricción de los tipos de suelo circundantes.

Para obtener la topografía del área, puede utilizar perfiles de Google Maps en el modo 'terrain' y obtenga parámetros según el tipo de suelo:

Puede obtener la topografía del terreno utilizando Google Maps y seleccionando la opción 'Terreno'.

Luego, obtenga un mapa geológico que indique el tipo de suelo presente en cada punto:

Además, debe buscar mapas geológicos que indiquen los tipos de suelos presentes en la misma área.

Para los diferentes tipos de suelo, estime los valores de cohesión y ángulo de fricción según la siguiente tabla:

Con esta información, puede definir secciones de formaciones cuyas desestabilizaciones podrían comprometer las construcciones que está planificando.

Recomendación:

Revise el entorno obteniendo perfiles, por ejemplo, de Google Maps (modo 'terrain'), y mapas geográficos que indiquen el tipo de suelo y los rangos de cohesión y ángulo de fricción.

ID:(633, 0)

Imagen

>Top

Con la topografía conocida y los parámetros del suelo, se pueden definir las direcciones en las que podrían ocurrir deslizamientos que afecten al proyecto en desarrollo. Esto le permite definir perfiles relevantes mediante cortes en la topografía. Para estos perfiles, puede obtener las coordenadas que definen el perfil. Utilizando los parámetros del suelo, puede estimar la relación entre la fuerza que retiene la masa y la fuerza que busca desestabilizarla.

La primera imagen muestra un corte en la dirección de la futura casa, mientras que la segunda muestra el perfil que resulta de ese corte y algunos valores de cohesión y ángulo de fricción en el cálculo del factor de seguridad.

Al "jugar" con valores dentro del rango de cohesión y ángulo de fricción, puede determinar el rango en el que se encuentra el factor de seguridad y, por lo tanto, la probabilidad de que ocurra un deslizamiento en el futuro.

Si la tendencia indica que el factor de seguridad es mayor que uno, es altamente probable que el sistema sea estable.

Recomendación:

Defina perfiles relevantes y obtenga datos sobre la forma del perfil. Con esta información y los rangos de cohesión y ángulo de fricción, puede calcular los factores de seguridad y, de esta manera, validar que el entorno sea seguro.

ID:(631, 0)

Imagen

>Top

En cuanto al riesgo de deslizamientos, podemos obtener las siguientes conclusiones:

La costa presenta múltiples ubicaciones con suelos pobres en arcilla, lo que resulta en bajos ángulos de fricción, lo que a su vez facilita deslizamientos futuros.

Sin embargo, en lo que respecta a Palos Verdes:

Es probable que Palos Verdes esté ubicado en una zona que haya experimentado deslizamientos en el pasado, lo que lo hace más estable que otras ubicaciones en sus alrededores.

Un análisis basado en datos típicos para el suelo en la costa indica que la situación actual es estable.

Por lo tanto, es crucial:

Mantener un monitoreo constante del estado del suelo y de posibles modificaciones, como la saturación, para garantizar su estabilidad a largo plazo.

Vigilar los efectos de las modificaciones en el terreno, como las recientes realizadas en la parcela superior.

En caso de que ocurra un deslizamiento en cualquier otro lugar de la costa:

Considere que el acceso podría quedar bloqueado por un deslizamiento; asegúrese de tener reservas adecuadas para situaciones de emergencia.

Tenga en cuenta que los recursos esenciales, como electricidad y agua, podrían verse interrumpidos; busque alternativas para garantizar el suministro continuo de estos recursos.
