Um dos riscos significativos está relacionado com as colinas nas proximidades de Palos Verdes, que podem tornar-se instáveis e desencadear deslizamentos consideráveis capazes de afetar e invadir as estruturas existentes.

Por essa razão, é crucial conduzir um estudo abrangente tanto da geologia quanto da topografia das áreas circundantes. A primeira fornecerá insights sobre a coesão e o ângulo de atrito dos materiais envolvidos, enquanto a segunda auxiliará na identificação de condições instáveis que poderiam levar a deslizamentos no futuro.

Esse tipo de risco só se aplica a propriedades que estão cercadas por áreas suscetíveis a deslizamentos. Em terrenos planos ou em áreas urbanas planas, não é necessário realizar estudos desse tipo.

>Modelo

ID:(96, 0)

Imagem

>Top

Como primeiro passo, é importante identificar deslizamentos que tenham ocorrido no passado. Em alguns casos, existem registros, especialmente se os eventos ocorreram em áreas densamente povoadas. No entanto, na maioria dos casos, especialmente em áreas com baixa densidade populacional, muitos eventos não estão registrados. Nessas situações, você pode usar o Google Earth Pro (https://www.google.com/earth/about/).

Ao usar o Google Earth Pro, você pode acessar imagens de diferentes momentos no tempo. Para fazer isso, você deve ativar a opção 'Imagens Históricas' na guia 'Visualizar'. Aparecerá uma escala que permitirá carregar imagens de diferentes datas:

Aqui está a interface do programa Google Earth Pro no processo de ativar o acesso a imagens de diferentes datas e escalas para escolher a data correspondente.

Um exemplo interessante é um deslizamento de terra que ocorreu a oeste de Palos Verdes em 2005. Se você comparar a imagem de 2004 com a de 2006, notará que toda uma área muda de uma cobertura de pastagens para se tornar incompatível, misturando áreas verdes com o que parece ser terra. Essa situação não muda muito em 2010:

Vista para 2004 (sem deslizamento) e para 2005 e 2010 (com deslizamento).

Você pode compreender melhor a situação observando o próprio deslizamento de terra, onde fica claro que se trata de solo mais profundo que se misturou com áreas de pastagens e árvores, muitas delas derrubadas:

Imagens do deslizamento de [1].

A recuperação da terra é um processo lento. Mesmo em 2018, 2019 e 2023, ainda é possível reconhecer partes dos destroços, apesar de terem se passado mais de 20 anos.

Situação em 2018, 2019 e 2023.

Portanto, é possível identificar deslizamentos históricos se:

Houver uma perda abrupta de vegetação, dando lugar a áreas de solo ou solo misturado com restos de vegetação.
• As mudanças na superfície se recuperarem lentamente e puderem permanecer sem vegetação alta (árvores) por décadas.
• A menos que haja plantações, a recuperação não é homogênea, o que significa que algumas áreas podem desenvolver uma vegetação abundante, enquanto outras permanecem sem vegetação.
• Depois de identificar uma área com essas características, tente verificar a ocorrência do evento usando outras fontes, se possível.

Recomendação:

Localize possíveis deslizamentos de terra observando mudanças abruptas na vegetação em áreas restritas. Observe se a vegetação não se recupera por longos períodos e tente validar o evento usando outras fontes.

[1] Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(632, 0)

Imagem

>Top

Muitos deslizamentos de terra já foram estudados, tornando possível obter informações sobre:

• Localização
• Tipo de solo na área
• Condições desencadeadoras

A imagem exibe a capa do relatório sobre o deslizamento que ocorreu a uma curta distância de Palos Verdes (destacado com um oval amarelo e um retângulo vermelho na imagem 3D do Google Maps, respectivamente). Além disso, é apresentada uma seção de um mapa geológico da área.

Recomendação:

Obter relatórios sobre deslizamentos de terra anteriores, especialmente aqueles que incluem informações detalhadas sobre a localização, o tipo de solo na área e as condições que desencadearam o deslizamento.

Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(626, 0)

Imagem

>Top

Para compreender a situação, é útil primeiro conhecer o tipo de solo e os intervalos dos parâmetros como coesão e ângulo de atrito.

Recomendação:

É aconselhável idealmente obter um perfil do deslizamento, ou alternativamente, reunir informações suficientes para estimar um utilizando o Google Maps com sua função de elevação do terreno, o que também pode envolver a interpolação manual dos dados.

Neste caso, trata-se de um solo do tipo Depósitos Flúvio-Estuarinos (Plfe), que possui uma coesão relativamente baixa (0,1 a 5 kPa) e um ângulo de atrito variando entre 10 e 40 graus.

A localização onde ocorre a ruptura na parte superior depende da coesão. Se a coesão for alta, a zona de deslizamento transportará mais material da parte superior do aterro, enquanto valores baixos resultarão em uma ruptura mais abaixo. Além disso, o ângulo de atrito é da mesma ordem de grandeza que o ângulo do material que deslizou.

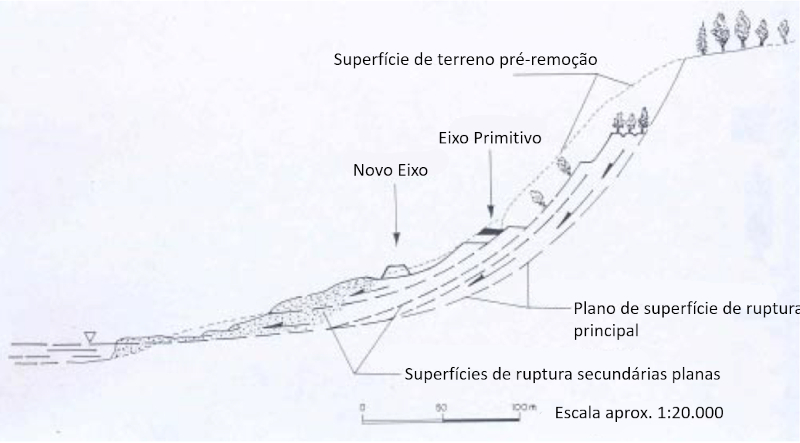

Perfil do deslizamento de terra que ocorreu em 2005 no quilômetro 21 da estrada T-450 entre Corral e Chaihuín [1].

É interessante observar que na realidade os deslizamentos de terra costumam ser complexos, com várias zonas deslizantes e frações dessas zonas também podem deslizar, resultando em um processo escalonado.

[1] Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(627, 0)

Imagem

>Top

Para avaliar a estabilidade dos perfis nas áreas afetadas por deslizamentos, você pode explorar a estabilidade usando uma ferramenta projetada para determinar a estabilidade do perfil. Em seguida, é possível definir a coesão e o ângulo de fricção dentro da faixa típica para o tipo de solo e determinar o perfil de deslizamento e o fator de segurança (use a rotina de estabilidade do solo). Para encontrar o limite de estabilidade, é possível ajustar ambos os parâmetros para encontrar valores que atendam aos seguintes critérios:

• Tenham um fator de segurança próximo de 1, ou seja, logo antes de se tornarem instáveis (isso depende principalmente do ângulo de fricção).
• Certifique-se de que a posição do ponto de ruptura corresponda à condição observada (isso depende principalmente da coesão).

Neste caso, observa-se que a coesão está na ordem de 4 kPa e o ângulo de fricção é de 35,5°.



Recomendação:

Obter informações sobre o tipo de solo, em particular o intervalo de coesão e ângulo de atrito.

Ajuste a curva de segurança variando a coesão e o ângulo de fricção dentro da faixa típica para o tipo de solo, de forma a alcançar um fator de segurança próximo à unidade.

Uma vez que geralmente não há disponibilidade de análises detalhadas do solo e parâmetros de coesão e ângulo de atrito medidos, é possível investigar se, com dados dentro dos intervalos típicos para o tipo de solo correspondente e a topografia observada, ocorrem situações próximas ao limite de estabilidade. Se for o caso, pelo menos existem indícios de que a instabilidade pode ter sido causada pelo tipo de solo e perfil topográfico existente.

[1] Informe Geológico-Geotécnico refereido a remoción en masa sector Camino Corral-Chaihuín, Décima Region, Arturo Hauser Y., Servicio Nacional de Geología y Mimería, Subdirección Nacional de Gelogía, Gobierno de Chile

ID:(628, 0)

Imagem

>Top

Utilizando um atlas geológico, é possível identificar todos os casos de deslizamentos e associá-los aos diferentes tipos de solo.

Imagem que exibe a localização de deslizamentos sobrepostos a um mapa geológico indicado na referência.

Neste caso, os principais tipos de solos observados incluem [1]:

Recomendação:

Obtenha um atlas geológico e marque os locais onde ocorreram deslizamentos. Em seguida, identifique os tipos de solos associados a esses eventos.

[1] Geología del Área Valdivia-Corral, Carta Geológica de Chile, Serie Geología Basica, 2012, No 137, Servicio Nacional de Geología y Minería - Chile, Subdirección Nacional de Geología, ISSN 0717-7283

ID:(629, 0)

Imagem

>Top

Ao examinar os arredores de Palos Verdes, torna-se evidente que a oeste está a área que experimentou um deslizamento significativo em 2005. Além disso, na mesma área de Palos Verdes, nota-se pouca vegetação e uma característica distintiva em forma de cone de deslizamento:

Deteção de uma área semelhante à de um deslizamento com a possibilidade de deslizamentos anteriores.

Isso serve como um indício inicial de que o solo na área de Palos Verdes passou por deslizamentos anteriores e, portanto, é mais estável nesse aspecto. Se analisarmos o mapa geológico, poderemos observar que a borda costeira é principalmente composta por depósitos fluvioestuarinos do Pleistoceno e depósitos de remoção em massa do Holoceno, ou seja, mais recentes. No entanto, na área de Palos Verdes, essa faixa é interrompida, e o solo é do tipo Complexo Metamórfico Bahía Mansa, datando da era do Triássico e, portanto, muito mais antigo:

Secção de material do Terciário interrompendo áreas de material do Paleolítico e Holoceno (representação aproximada).

Portanto, pode-se supor que a interrupção dos materiais de depósito (Plfe e Hrm) seja resultado de múltiplos deslizamentos passados que trouxeram o solo do tipo Complexo Metamórfico Bahía Mansa (PzTrbm) até a beira da costa.

ID:(645, 0)

Imagem

>Top

Após identificar os solos de alto risco, torna-se possível identificar áreas onde esses solos estão presentes e, com base na topografia, podem representar um risco potencial.

Identificando as áreas com solos semelhantes aos que apresentaram deslizamentos, você pode obter um mapa das áreas que precisam ser estudadas com mais detalhes, pois podem ter topologias potencialmente perigosas.

É importante entender que o risco pode estar associado a:
• A combinação de diferentes tipos de solo, especialmente o ângulo de fricção original e/ou atual.
• A topografia, especialmente a inclinação do terreno.

Neste caso específico, existem indicações de que há áreas:
• De maior estabilidade adjacente a áreas de menor estabilidade, mas localizadas em elevações mais altas com inclinações que favorecem deslizamentos.
• Áreas com solos menos estáveis que, após um deslizamento, cobrem uma área com solos mais estáveis, mas com inclinações menores, tornando futuros deslizamentos menos prováveis.

Recomendações:

Identifique áreas com solos semelhantes aos propensos a deslizamentos para determinar locais onde possam existir riscos potenciais com base na topografia.

Analise as situações para compreender os mecanismos e, assim, ser capaz de reconhecer locais de alto risco.

Tenha em mente:

Se estiver considerando comprar uma propriedade em uma área de alto risco, avalie se a topografia é tal que o terreno não esteja exposto a futuros deslizamentos.

ID:(630, 0)

Imagem

>Top

Após estudar potenciais instabilidades na região, é importante avaliar a estabilidade da topografia próxima à casa em construção. Para fazer isso, siga estas etapas:

• Obtenha informações sobre a topografia da área circundante.
Colete informações geológicas sobre a região.
• Obtenha dados aproximados de coesão e ângulo de atrito dos tipos de solo circundantes.

Para obter a topografia da região, você pode usar perfis do Google Maps no modo 'Terreno' e coletar parâmetros com base no tipo de solo:

Você pode obter a topografia do terreno usando o Google Maps e a opção 'Terreno'.

Em seguida, obtenha um mapa geológico que mostre o tipo de solo em cada ponto:

Além disso, é importante procurar por mapas geológicos que indiquem os tipos de solos presentes na mesma área.

Para diferentes tipos de solo, estime os valores de coesão e ângulo de atrito de acordo com a tabela a seguir:

Com essas informações, você pode definir seções de formações cuja desestabilização pode comprometer as construções planejadas.

Recomendação:

Verifique o ambiente obtendo perfis, por exemplo, do Google Maps (modo 'Terreno') e mapas geográficos que indiquem o tipo de solo e os intervalos de coesão e ângulo de atrito.

ID:(633, 0)

Imagem

>Top

Com a topografia conhecida e os parâmetros do solo, é possível definir direções nas quais deslizamentos que possam afetar o projeto em desenvolvimento podem ocorrer. Isso permite a definição de perfis relevantes através de cortes na topografia. Para esses perfis, você pode obter as coordenadas que os definem. Usando os parâmetros do solo, é possível estimar a relação entre a força que contém a massa do solo e a força que busca desestabilizá-la.

Na primeira imagem, é mostrado um corte na direção da futura casa, enquanto na segunda imagem é exibido o perfil resultante desse corte, juntamente com alguns valores de coesão e ângulo de atrito usados no cálculo do fator de segurança.

Ao "brincar" com valores dentro da faixa de coesão e ângulo de atrito, você pode determinar a faixa na qual está o fator de segurança e, assim, a probabilidade de que ocorra um deslizamento no futuro.

Na medida em que a tendência seja de que o fator de segurança seja maior do que a unidade, o sistema é altamente provável que seja estável.

Recomendação:

Defina planos relevantes e obtenha os dados da forma do perfil. Com esses dados e as faixas de coesão e ângulo de atrito, você pode calcular os fatores de segurança e, assim, validar se o ambiente é seguro.

ID:(631, 0)

Imagem

>Top

No que diz respeito ao risco de deslizamentos, podemos tirar as seguintes conclusões:

A costa apresenta várias localizações com solos pobres em argila, resultando em baixos ângulos de fricção, o que torna futuros deslizamentos mais prováveis.

No entanto, em relação a Palos Verdes:

É provável que Palos Verdes esteja situado em uma área que já experimentou deslizamentos no passado, tornando-o mais estável do que outras localizações próximas.

Uma análise baseada em dados típicos de solos para áreas costeiras sugere que a situação atual é estável.

Portanto, é crucial:

Manter um monitoramento contínuo das condições do solo e quaisquer mudanças potenciais, como saturação, para garantir a estabilidade a longo prazo.

Monitorar os efeitos das modificações no terreno, como as realizadas recentemente na parcela superior.

No caso de ocorrer um deslizamento em outra parte da costa:

Tenha em mente que o acesso pode ser bloqueado por um deslizamento, portanto, certifique-se de ter reservas adequadas para situações de emergência.

Considere que recursos essenciais, como eletricidade e água, podem ser interrompidos, e busque alternativas para garantir o suprimento contínuo desses recursos.
